LÅGSPÄNNINGSSTÄLLVERK EPSS-T / TABULA
EPSS-T är ett lågspänningsställverk som bygger på kapslingssystemet TABULA av fabrikat Eaton.
Ställverkssystemet är provat och uppfyller alla krav enligt standarden SS-EN 61 439-1/-2. Tillverkningen sker i egna moderna lokaler där samtliga enheter funktionstestas och allkontrolleras. I systemet ingår fasta, borttagbara och utdragbara grupper.
EPSS-T är ett mycket flexibelt lågspänningsställverk och kan levereras med märkströmmar upp till 7800A. Systemet erbjuder en mycket hög drift- och personsäkerhet med formindelade enheter.
EPSS-T /TABULA är uppbyggt av ett heltäckande standardprogram av apparatmoduler som kan kombineras valfritt för optimala lösningar. Systemet är modulärt uppbyggt i moduler om 126 mm i alla tre dimensionerna.
Systemet täcker alla elfördelningsbehov, från stora ställverk med skenbryggor och transformatorkapslingar till små golv- eller väggcentraler för DIN-standardiserad materiel. Allt tillverkas med samma typ av kapslingsprofiler, dörrar, apparatmoduler och skensystem.
Fasta utgående grupper enligt SS-EN 61 439-1 punkt 8.5.1
Fasta grupper är den enklaste varianten av utgående grupper. Om ombyggnad eller utbyte av grupp skall ske, måste lågspänningsställverket göras spänningslöst.
Grupperna kan bestyckas med alla typer av brytare, såsom säkringslastbrytare samt MCCB i fast eller plug-in utförande. Plug-in brytare används om man önskar ett synligt brytställe eller om man vill byta brytare eller komplettera i ett senare skede utan att göra ställverket spänningslöst.
Borttagbara utgående grupper enligt SS-EN 61 439-1 punkt 8.5.2

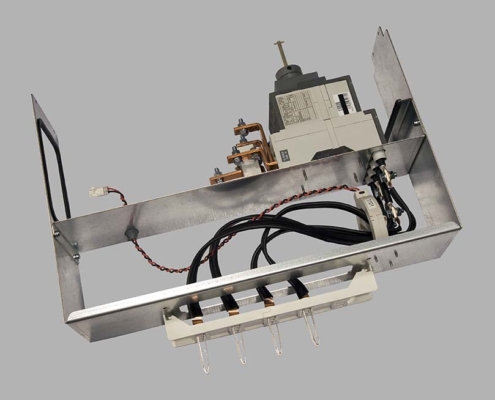

Borttagbara grupper är en enklare variant av utdragbara grupper. Tillbyggnad eller utbyte av komplett grupp kan göras med lågspänningsställverket i drift, utan spänningsavbrott. Gruppen är ansluten med silverbelagda kontaktdon som ansluts till det beröringsskyddade vertikala skensystemet. Utgående kabel ansluts direkt på brytaren.
Utbyte av grupp sker på ett enkelt sätt – dörren demonteras, utgående ledningar kopplas ifrån, 4 st skruvar i fronten demonteras, eventuella hjälp- och mätkretsar är stiftanslutna och skiljs ifrån. Därefter kan hela insatsen dras ut. Eventuella ström och summaströmstransformatorer placeras i den borttagbara insatsen.
Utdragbara utgående grupper enligt SS-EN 61 439-1 punkt 8.5.2
Kassettmonterade grupper är lämpliga där snabbt utbyte av gruppen med spänningssatt lågspänningsställverk erfordras. Dessa går ofta under namnet “Draw-out”. Gruppen är försedd med silverbelagda kontaktdon som ansluts intill det beröringsskyddade vertikala skensystemet och i anslutningsplinten för utgående kabel.
Manöver- och hjälpkretsar överförs via ett mångpoligt glidkontaktdon på undersidan av kassetten. Kassetten kan föras till drift-, test- och frånskilt läge. Oavsett position på kassetten bibehålls gruppens utgående ledningar anslutna i ställverket, behöver ej lossas.
